3020AB五轴水刀切割机

日期:2021-04-22 00:35  人气:82

一、平台概述

X 轴机架总成、双Y 轴机架总成、Z 轴机架总成、水箱(包括托板)总成。X 轴、Y 轴主体机身全部是油浸式轨道浸泡,并且丝杆采用进口丝杆螺母组装精度高,寿命长。

二、高压发生器(水切割机核心部件)

Hs-2015型机床最高压力380Mpa 增压总成,其核心部件陶瓷活塞杆、高压缸、堵头单向阀组,高低压密封,高压管均用进口配件;并在国内由专业的工程技术人员进行严格的装配,且进行了超高压运行测试,这套高压发生器自推广以来深受国内外用户赞誉。

Hs-3020型机床最高压力420Mpa 增压总成, 该增压器使用的是台湾进口台达高压缸总成和超能储能器具有更高的切割压力,增大了切割材料的厚度和速度,并大大提高了高压发生器的使用寿命。

三、数控系统

数控:PC(电脑)控制,数字运动板卡、19英寸液晶显示。电机采用维智伺服电机(自带记忆功能)系统。

控制系统:上海维宏系统。

操作:能自动计算切割周长,加工工时,操作直观,简单易学, 具有完善的故障自动诊断及保护配置全自动的数控系统保证了切割产品的精度、及复杂图形的切割。

绘图软件以及要求:熟练CAD软件。

四、自动供砂系统

可以长达4-8 小时的连续供砂,降低了工人的劳动强度而且提高了切割的效益。

五、五轴切割刀头

采用AB轴设计先进的切割刀头组,角度可调节0-10度以内,大大地提高了切割机的精度和效率,加工好的成品不需要经过二次打磨即可直接使用。

六、配套生产厂


货物名称

制造厂商

国家或地区



PC 控制系统

.工控电脑(cpu:2.6GHz, 内存:512M,主板:intell810A, DVD,USB…)


19寸液晶显示器


交流伺服驱动单元

维智一体化驱动器

上海

交流伺服电机

维智伺服电机(自带记忆功能)

上海

转螺母滚珠丝杆

TBI

台湾

直线滚动导轨

TBI

台湾

超高压主机

佛山市南海鸿运陶瓷机械有限公司

佛山

PLC

Crouzet(高诺斯)

法国

文本显示器

Crouzet

上海

高压缸体

中达

台湾

低压单向阀体

中达

台湾

高压密封

中达

台湾

低压密封

中达

台湾

高压陶瓷活塞杆

中达

台湾

高压钢管

I.W.P.公司

美国

自动供砂系统

佛山市南海鸿运陶瓷机械有限公司

佛山

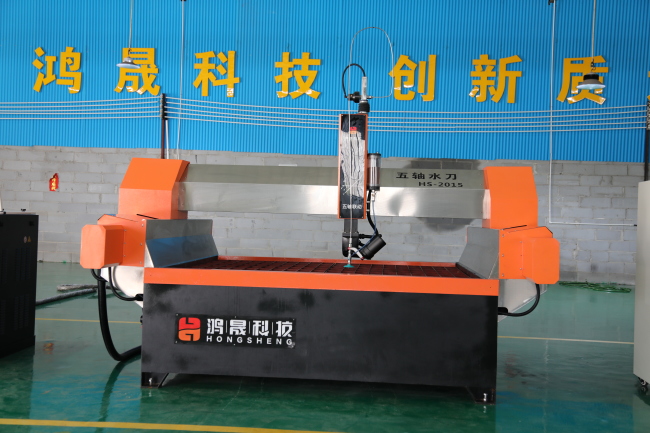

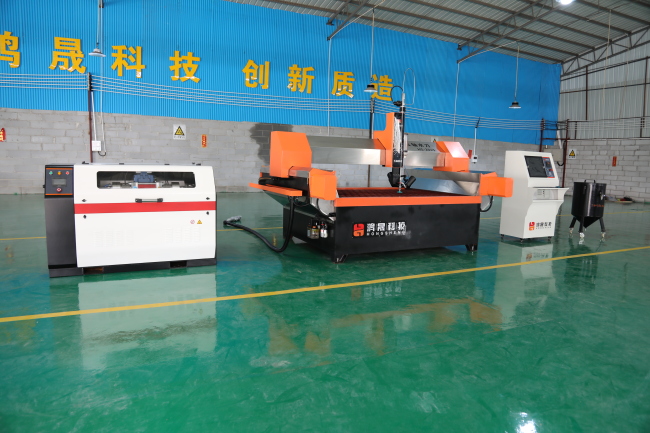

七、设备展示:

AB五轴水刀切割机

AB五轴水刀切割机

AB五轴水刀切割机

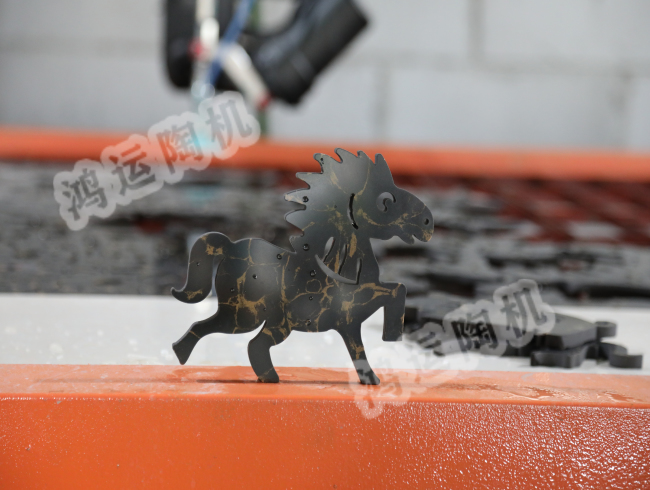

8、产品效果图:

水刀切割效果图

水刀切割效果图

水刀切割效果图

水刀切割效果图

广东力达陶瓷机械厂专注:瓷砖加工设备水刀,陶瓷水刀切割机,水刀瓷砖切割机价格十四载,经历无数风雨,欢迎来厂试机考察咨询。
