数控瓷砖切割机相关知识

日期:2022-03-01 18:24  人气:1

瓷砖切割机分为:手推瓷砖切割机、数控瓷砖切割机、全自动瓷砖切割机,今天小编主要为大家讲解数控瓷砖切割机相关知识:

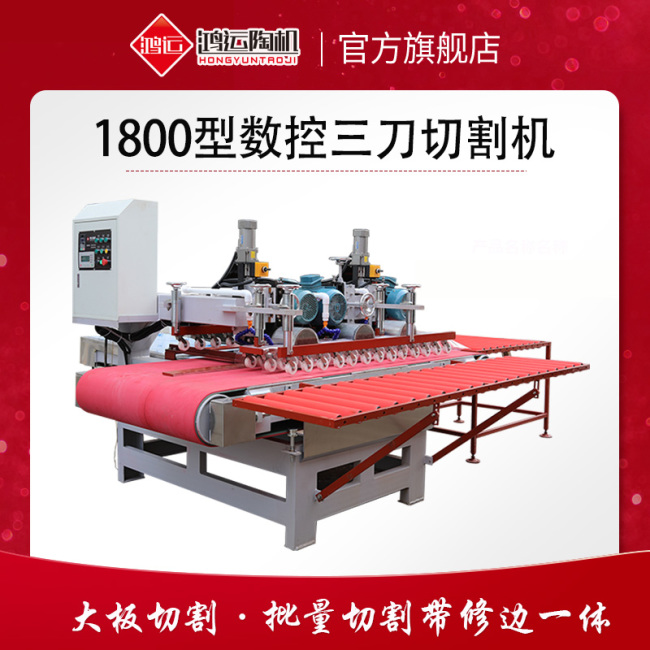

 1800型三刀数控瓷砖切割机

1. 基本原理

数控瓷砖切割机其工作原理是将被切割的瓷砖由输送带输送到工作台上,首先机械定位把瓷砖位置对好,带有金刚石刀轮的切割头靠程序控制分别沿X向和Y向移动,对基板进行切割。机器的控制部分采用CNC运动控制卡,驱动部分应用了先进的交流伺服电机。

2. 设备组成机构

数控切割机:由底架机构、横梁机构、瓷砖加工桌面、刀头机构、输送机构、机械定位机构、电气控制系统组成。

3. 详细工作步骤

整个工作过程有PLC自动控制或手动控制均可完成,手动方式主要在设备调整和维修时适用,每个动作可单独

完成,也可用来进行正常工作。给出取片信号(人工、自动均可)后,翻转、系统工作,电机驱动机械反转机构使吸

盘臂翻起,并达到和瓷砖一样的倾斜角度时翻转停止,前移动电机使吸盘移动,顶部吸盘旁的检测开关接触到瓷砖时,

前移电机停止。此时真空系统工作,吸盘开始吸附瓷砖,当真空压力开关达到设定压力时,根据瓷砖厚度可调真空泵停止,吸盘的伸缩

连杆机构通过电机驱动把瓷砖提升起来,在此工位约停数秒后,确保单片瓷砖吸起,电机驱动机械翻转机构使瓷砖

转至传输台面,伸缩连杆机构使吸盘与瓷砖同时降落,吸盘吹压缩空气快速释放瓷砖,传动机构启动将 瓷砖片送到

上片机前端至信号点停止。接着整个机架移动自动找到零位后停止,等待切割台发出信号,便可与切割台同速将瓷砖

片送至切割台上,瓷砖送出后自动循环上片程序工作,此机台可根据所需瓷砖厚度任意选定工位取片。

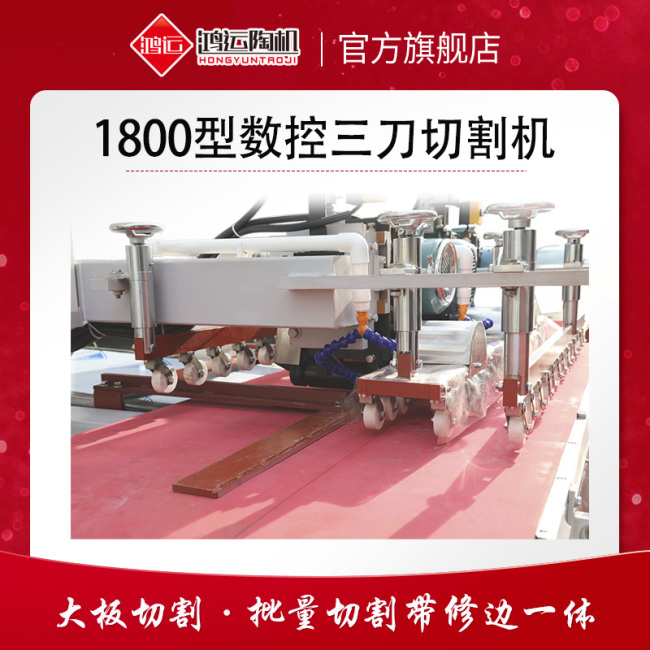

 1800型三刀数控瓷砖切割机

数控瓷砖切割机相关知识就讲解到这里了,你学到了多少?
